Maite filter
旋流脫氣除污器
免費定制方案 免費到廠考察 免費獲取報價!
產品說明：螺旋脫氣除污器（水氣分離器）水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，使用壽命及效率大大降低。僅在系統高點設置排氣閥效果不佳，當壓力減少時被溶于水中氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來...
邁特過濾設備攜手各行業打造滿足客戶需求產品的保障
螺旋脫氣除污器（水氣分離器）水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，使用壽命及效率大大降低。僅在系統高點設置排氣閥效果不佳，當壓力減少時被溶于水中氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。
產品簡介：

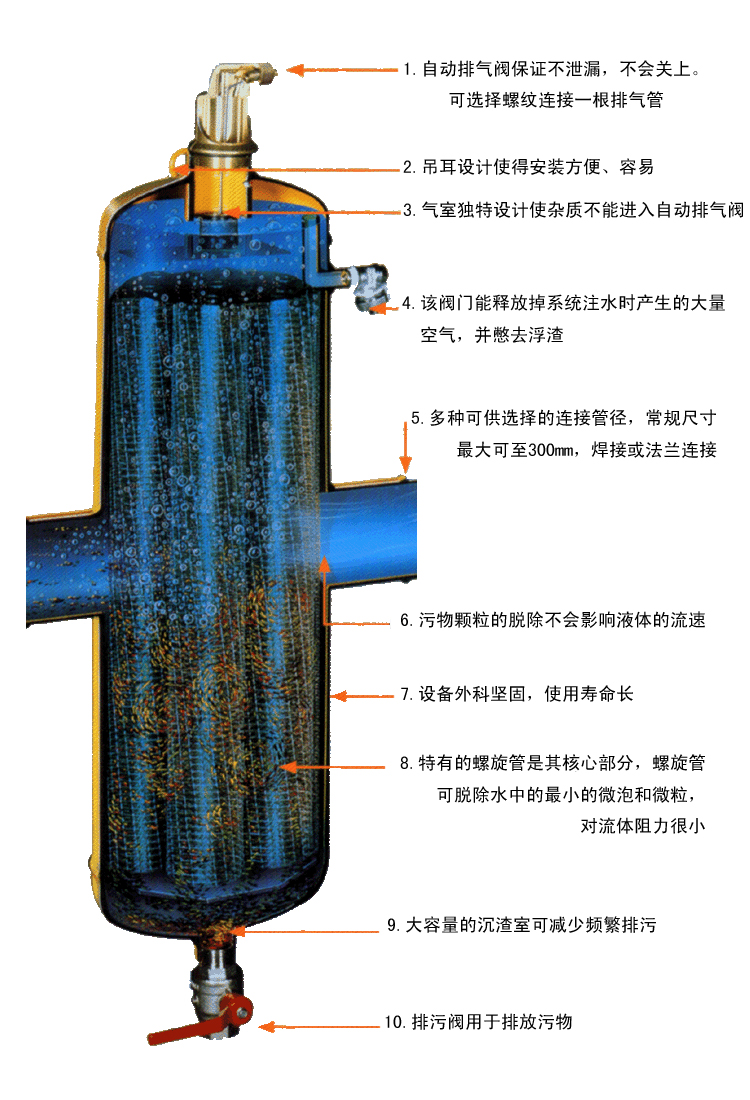

螺旋脫氣過濾器利用氣水分離、沉降、過濾等機理。當冷卻水、熱水、冷凍水系統中水進入螺旋脫氣過濾器時，體積擴大，流速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在分離板上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過分離板后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需定期開啟排污閥。經過空氣和污物分離較干凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯有較小的振動，能將個別貼附在濾芯外側的污物振落，達到自潔的目的。
通過一個裝置起到的凈化水系統中的氣泡和雜質的功能。由于這個整合的舉動，所有的氣泡和微小的雜質將會被永久的脫除，保持系統不受氣泡和雜質得困擾。它與傳統的過濾器和除污器工作方式不同，維護很少。這個裝置是否能夠在供熱系統里發揮它的作用取決于不同方面。我們的技術專家會根據實際情況給予您好的解決方案。
脫水除污器必須安裝在主線上，而且好為系統溫度高點。對于供熱系統，佳位置是供熱機組的出口。對于制冷系統，溫度高點在制冷機組的回水管上。
技術參數：
（1）壓力范圍：0.6、1.0、1.6MPa;
（2）高使用溫度：95℃;
（3）規格型號：DN50～DN1500;
（4）流量范圍：7-20000m3/h
（5）過濾網常用規格：8、10、14、20、30、70、150目
（6）排氣率：99%
（7）排污率：99%
（8）處理效果： 除砂直徑：＞0.1mm、出水濁度：≤10NTU、水頭損失：＜0.02Mpa
（9） 進水水質：原水濁度：≥300NTU進水壓力：≤0.25Mpa
（10）特殊規格按用戶要求特制。
設備特點：
● 脫除循環系統中的氣泡和氣團
● 大幅減少系統次注水后的調試時間，不需要額外的排氣閥
● 可在系統運行的情況下排除污物
● 可以脫除小至5微米（=0.005MM）的污物雜質
● 同類產品中低的壓降比
● 不會造成不必要的系統停機
● 廣泛適用于不同壓力，溫度和材質

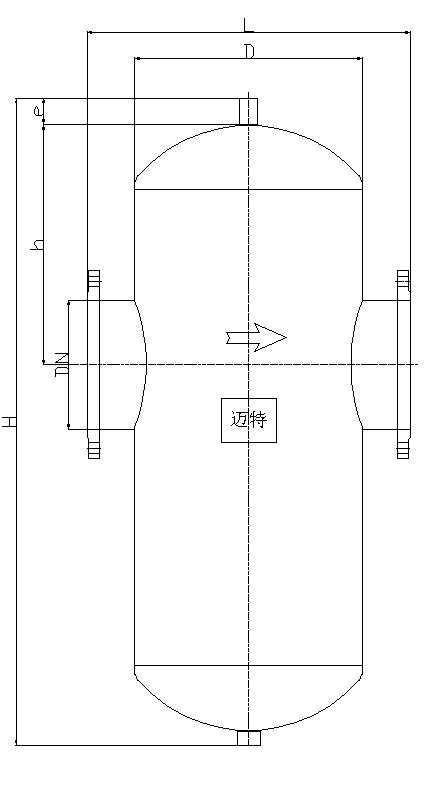

設備簡圖：
選型參數：
型 號 | 管徑DN（mm） | 流量（m3/h） | 外型尺寸 | 重 量 （Kg | ||||
H | h | D | e | L | 29 | |||
MQT-S50 | 50 | 25 | 510 | 160 | 220 | 20 | 470 | 33 |
MQT-S65 | 65 | 40 | 510 | 150 | 220 | 20 | 470 | 57 |
MQT-S80 | 80 | 55 | 640 | 200 | 330 | 25 | 640 | 61 |
MQT-S100 | 100 | 95 | 640 | 210 | 330 | 25 | 640 | 97 |
MQT-S125 | 125 | 145 | 830 | 290 | 426 | 25 | 780 | 114 |
MQT-S150 | 150 | 220 | 830 | 300 | 426 | 25 | 780 | 189 |
MQT-S200 | 200 | 360 | 980 | 360 | 610 | 25 | 890 | 300 |
MQT-S250 | 250 | 575 | 1200 | 400 | 610 | 50 | 1010 | 390 |
MQT-S300 | 300 | 810 | 1580 | 450 | 710 | 50 | 1200 | 563 |
MQT-S350 | 350 | 1030 | 1720 | 500 | 810 | 50 | 1420 | 670 |
MQT-S400 | 400 | 1350 | 1810 | 550 | 920 | 50 | 1220 | 870 |
MQT-S450 | 450 | 1710 | 2030 | 610 | 1020 | 50 | 1620 | 1118 |
MQT-S500 | 500 | 2120 | 2170 | 660 | 1120 | 50 | 1710 | |
備 注 | 設備壓力默認為1.6Mpa，MQT-S40、MQT-S50默認為螺紋連接，如有特殊要求，訂貨時請說明，也可根據客戶要求訂做其它規格的設備。 | |||||||

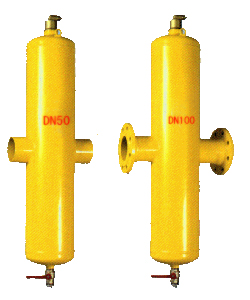

細節展示：
安裝注意事項：

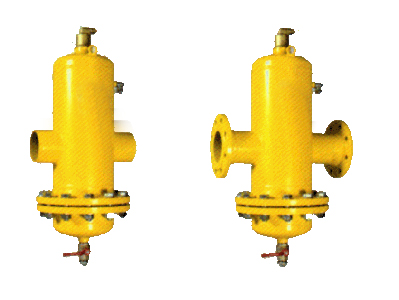

MQT-S基本型 MQT-XS 可拆卸型
1. 設備必須水平安裝，安裝時注意箭頭指示方向，箭頭指示方向即為水流方向。
2. 由于該設備工作過程中無運動部件，免維護，因此設計、安裝時可根據現場實際情況布置。
3. 設備進出口的管道上，應以靠近管口處設置管道支架；直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。
4螺旋除渣器進出口均為國標法蘭。設備進水口、出水口均需安裝 閥門。
8 使用說明
1. 正常工作時，需開啟進、出水閥門，關閉排污閥。
2. 排污時打開排污閥，直到流出清水。
3. 排污完畢后，關閉排污閥即可。
4. 如排污壓力不足，可關閉出水口處的閥門。
5. 安裝時應注意管道及水流方向。
6. 平面布置需要流出管理人員操作空間。由于該設備工作過, 程無, 運動, 部件，即該設備免維護。但需保持入口負荷穩定，排污閥開閉用力均勻。避免人為損壞
邁特過濾設備攜手各行業打造滿足客戶需求產品的保障
| 設備原理：: | 絲網攔截 | 設備型號：: | MQT |
| 額定流量：: | 0~2000m3/h | 設計壓力：: | 0.4~1.6mpa |
| 設備材質：: | Q235 / 304 /316L | 適用溫度：: | 0~180℃ |
| 適用范圍：: | 市政供暖管道、溫泉井供水系統、鍋爐供水供熱系統、石油天然氣開發、煤層氣開采 |
